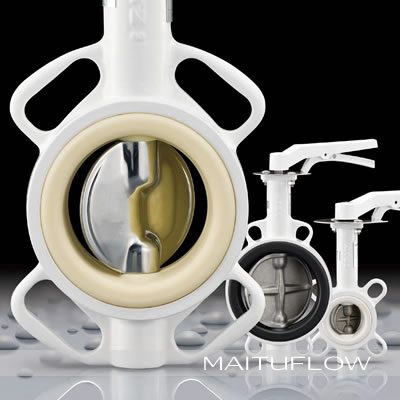

日本北泽(KITZ)蝶阀

各系列产品都装有气动式、电动式执行机构，可支持自动化。

日本北泽(KITZ)XJ铝制蝶阀系列：共有3种阀颈设计形式，可满足各种配管需求及设置环境

特点：

■符合各种规格

●本产品符合蝶阀规格”JIS B 2032″，可与现有的 JIS 规格蝶阀相互兼容。

●执行机构安装法兰符合 ISO 5211 规格，可对执行机构进行直接安装。

■施工简便性大大提高

采用轻盈的铝合金压铸阀体设计，从而使“定中心作业”变得十分简便。

■支持各种流体

标准配有不锈钢(SCS14A)阀芯和 EPDM 阀座，可支持各种流体。

■稳定的操作扭矩

由于采用了轴承，因此可以防止阀杆剧烈摩擦，从而实现了稳定的操作扭矩。

■防结露性能出众

长颈型产品可防止结露，因此无需对齿轮部位采取保温措施，即使在冷水管中也不易产生结露现象。

■各种零件均为不锈钢制

柄轴、端板、各种螺拴等零件均为不锈钢制，可以防止生锈。

■采用 S 形阀芯，大大增强了密封性（已取得专利）

采用了 KITZ 开发的球面体、S 形阀芯，关闭时使用较小的扭矩即可在压力分布均匀的条件下与阀座整个表面相结合，从而实现卓越的密封性能。此外，由于具备全周同时关闭功能，因此大大提高了阀座的耐用性。

日本北泽(KITZ)DJ系列球墨铸铁蝶阀系列：彻底追求蝶阀所需功能，备有丰富产品种类，可满足各种需求。

特点：

■符合各种规格

●本产品完全符合普通设备用蝶阀规格“JIS B 2032”，可应用于各种用途。

●上部法兰尺寸符合 ISO 5211 规格，可与执行机构相互兼容。

■具备超高性能

●由于采用了球面阀座，因此与内周的接触力分布均匀，这样不仅可降低扭矩，同时大大提高了耐用性。

●通过 FEM 分析，尽可能地将阀芯形状设计为超薄流线形。这样可以将压力损失降至*低。

●小尺寸产品(50200A)采用了焊接式阀座结构设计，使阀体与橡胶阀座合为一体，因此即使是标准型产品也能在高流速或真空管环境下使用。[250A 以上尺寸的产品可通过选购配置（橡胶阀座与阀体粘在一起），实现与焊接式结构产品相同的性能。]

●橡胶阀座采用了宽广密封结构设计，因此大大提高了密封性能。

■追求轻量化

●本产品注重配管作业的简便性，因而大幅减轻了产品本身重量。

200A 以下………与本公司 C 系列产品相比，平均重量减轻了 30%

250A 以上………与本公司 C 系列产品相比，平均重量减轻了 12%

■丰富的规格种类

●通过 3 种阀芯材料(FCD450+ENP/ SCS13A/ SCS14A)与 2 种阀座材料(NBR/ EPDM)之间的配对组合，可以衍生出各种规格的产品，因而可以支持各种流体。

●备有防结露型产品可供选购。

■安全细致的人性化设计

●采用了防止阀杆弹出的结构设计。

●采用了 2 种形式的轴密封：球面密封与轴部的O形圆密封。

日本北泽(KITZ)UB系列不锈钢蝶阀：重要零部件均为不锈钢制，并且采用双重偏心结构设计，是一款性能出众的阀门

特点：

■可确保在高流速环境下也不会损伤阀座的“双重偏心结构”

由于采用了阀杆中心与阀座环中心呈偏心(Xmm)状态、且阀门中心与阀杆中心呈偏心(Ymm)状态的“双重偏心结构”，因此当阀门全开时，阀座环与阀芯之间会产生 Cmm 的间隔。（图 1）因此，即使在高流速环境下，也不会因阀芯微震等原因而造成阀座环发生局部磨损。

■开闭扭矩小

如图 2 所示，阀芯与密封接触面呈全面底座接触状态，这样不仅可以改善密封性，而且无需施加不必要的压接力，因此开闭扭矩小，且操作简便。

■阀座环使用寿命长

本产品将经久耐用且摩擦系数小的氟树脂(PTFE)用作阀座材料。除此之外，还采用了具有“密封面压力全面均匀”及“压接力适当”等优点的双重偏心结构设计，确保阀座环不会发生龟裂、剥落或局部磨损，因此经久耐用。

■可以拧紧填料压盖

在拧紧填料压盖时，普通的蝶阀必须先将拉杆或齿轮驱动部拆下。本产品的主体上部与拉杆或齿轮驱动部之间留有空间，可以直接将螺丝扳手放在填料压盖螺栓上（图 3），因此可以快速地拧紧填料压盖。
